Surligner: | bâti en acier continu,machine de coulée continue de billette |
---|

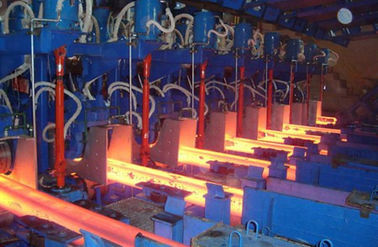

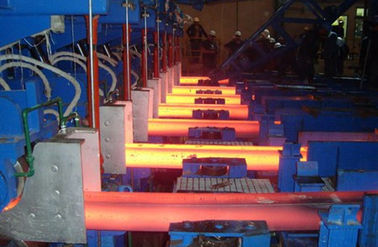

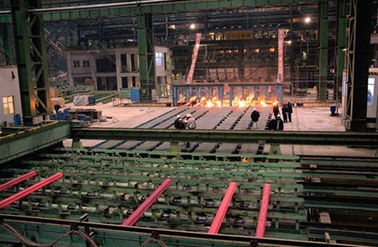

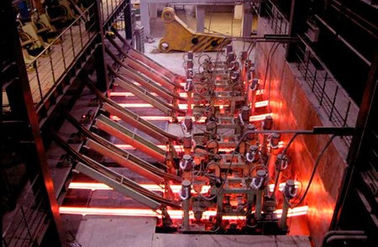

Machine d'acier de fonte
Détail rapide :
machine de coulée continue (CCM)
rayon : 8m
Nombre de brin : 8 mèches
avec la certification d'OIN
1. Paramètres techniques de réserve de base :
Rayon de machine de bâti de billette en acier |
8m |
Quantité de brin |
8 brins |
Type de soutien de poche |
Tourelle de poche |
Tourelle de poche |
Type droit de bras |
Voiture de récipient de distribution |
Commande haute-basse de voie, fonction coulissante croisée |
Méthode de bâti |
En dosant le bec, ouvrez le bâti, poudre de bâti |
Refroidissement secondaire |
Refroidissement de gaz et par l'eau, circuit 2 de ajustement par brin |
Retrait redressant la machine |
Totalement 5 rouleau, redressage progressif |
Table de petit pain |
Commande centralisée par groupe à chaînes |
Barre factice |
Rigide, avec la tête auto-adaptable de barre factice |
Coupe de billette |
Découpeuse automatique de flamme |
Transport de billette |
Table de rouleau vivante centralisée par groupe |
Type de refroidissement de banque |
En glissant la manière, décalez la machine en acier |
2. Description de processus et capacité techniques de la billette en acier CCM
Four à induction :
Capacité nominale |
60T |
Cycle entre deux coulées |
45min |
Quantité de four |
2set |
Capacité de production
Jours ouvrables |
330 jours/année |
Nombre moyen de four quotidien |
24/day |
Capacité de production |
1000,000~1200,000t/year |
3. Vitesse de bâti, productivité et quantité de brin
La machine de bâti de rayon de R8m peut des groupes d'acier de fonte de différentes caractéristiques, la vitesse maximum de bâti est comme suit :
Secteur sectionnel de moulage (millimètre) |
180x180 |
200×200 |
220×220 |
Vitesse de bâti (m/min) |
1,6 |
1,8 |
2,0 |
NON. |
Billette taille |
Vitesse de bâti |
production horaire (tonnes) |
Production quotidienne 20hour (tonnes) |
Production annuelle (300days) (tonnes) |
1 |
180×180 |
1.6m/min |
21,98 |
439 |
131.700 |
2 |
200×200 |
1.8m/min |
27,13 |
543 |
162.900 |
3 |
220×220 |
2.0m/min |
36,47 |
729 |
218.700 |
Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de l'ajustement.
Catégorie en acier |
Catégorie de bâti (m/min) |
Taux de déformation efficace (ε) |
Taux de déformation permis (εmax) |
Acier au carbone droit |
1.8~2.5 |
Veuillez se référer à la table informatique |
0,25 |
Acier faiblement allié |
1.3~2.0 |
Veuillez se référer à la table informatique |
0.15~0.2 |
4. Liste de pièces de l'équipement CCM
№ |
Nom d'équipement |
Poids |
Modèle et spécifications |
Unité |
1 |
Tourelle de poche |
56T×2=112T |
ensemble |
2 |
2 |
Arriage de récipient de distribution |
10×2=20T |
ensemble |
4 |
3 |
Récipient de distribution |
6×2=12T |
ensemble |
4 |
4 |
Pot de scories |
1.5T |
ensemble |
2 |
5 |
Opération de bâti |
0.2×5=1T |
ensemble |
8 |
6 |
Moule 150×150 |
0.57×5=4.56T |
ensemble |
8 |
7 |
Couverture de moule |
0.1×8=0.8T |
ensemble |
8 |
8 |
Vibrez le dispositif |
3.4×8=27.2T |
placez |
8 |
9 |
Pulvérisez les conduits collecteurs |
0.4×8=3.2T |
placez |
8 |
10 |
Rouleau de direction |
0.2×40=8T |
ensemble |
40 |
11 |
Barre factice rigide |
2.3×8=18.4T |
ensemble |
8 |
12 |
Dispositif de stockage de barre factice |
1.4×8=11.2T |
ensemble |
8 |
13 |
Redressage et |
6×8=48T |
ensemble |
8 |
14 |
Redressage et |
4T |
ensemble |
1 |
15 |
|
3.5×8=28T |
ensemble |
8 |
16 |
|
3×8=24T |
ensemble |
8 |
|
Infrarouge dans la phase |
|
ensemble |
1 |
17 |
Coupe de collection |
1T |
ensemble |
1 |
18 |
Après coupure du rouleau |
3.5×8=28T |
ensemble |
8 |
19 |
Ⅰ Knockout de rouleau |
3.5×8=28T |
ensemble |
8 |
20 |
Ⅱ Knockout de rouleau |
3.5×8=28T |
ensemble |
8 |
21 |
Rouleau de lit de refroidissement |
4×16=64T |
ensemble |
16 |
22 |
Inclinaison de la machine de vitesse |
8T×8=64T |
ensemble |
8 |
23 |
Machine en acier changeante |
33T |
ensemble |
1 |
24 |
Dirige la machine en acier |
35T |
ensemble |
1 |
25 |
Lit de refroidissement d'étape |
126T |
ensemble |
1 |
26 |
Lit de refroidissement de collection |
30T |
ensemble |
1 |
27 |
Système de refroidissement de corps de roulette |
8T |
ensemble |
1 |
28 |
Couverture de roulette |
10T |
ensemble |
1 |
29 |
|
|
ensemble |
1 |
30 |
plate-forme en acier |
200T |
ensemble |
1 |
|
|
2T |
ensemble |
1 |
|
|
|
|
|
1 |
Station hydraulique de centre serveur |
5T |
ensemble |
1 |
2 |
Station hydraulique Knockout |
3.5T |
ensemble |
1 |
3 |
Porte à rabattement arrière de levage hydraulique |
1T |
ensemble |
3 |
4 |
Station centralisée de lubrification de graisse |
|
placez |
6 |
5 |
|
|
placez |
1 |
6 |
|
|
ensemble |
1 |
|
|
|
|
|
1 |
Station fonctionnante |
|
|
|
2 |
Progiciel |
|
|
|
3 |
PLC |
|
ensemble |
2 |
5 |
Inverseur |
|
|
|
