La machine de coulée continue de 3 brins, bec régulateur de 5 rouleaux équipement de moulage mécanique sous pression

Rayon de machine de bâti de billette en acier

8m

Quantité de brin

3 brins

Type de soutien de poche

Tourelle de poche ou voiture de poche

Chariot de récipient de distribution

fonction coulissante Semi-portaile et croisée

Méthode de moulage

Bec régulateur, bâti ouvert

Refroidissement secondaire

Refroidissement de gaz et par l'eau, circuit 2 de ajustement

Retrait redressant la machine

Totalement 5 rouleau, redressage progressif

Table de petit pain

Commande centralisée par groupe à chaînes

Barre factice

Rigide, avec la tête auto-adaptable de barre factice

Coupe de billette

Découpeuse hydraulique ou de flamme

Cantonnez le transport

Table de rouleau vivante centralisée par groupe

Type de refroidissement de banque

Lit de refroidissement simple

Capacité nominale

40T

Cycle entre deux coulées

60min

Quantité de four

3sets

Jours ouvrables

330 jours/année

Nombre moyen de four quotidien

24/day

Capacité de production

400,000t/year

Secteur sectionnel de moulage (millimètres)

180x180

200×200

220×220

Vitesse de moulage (m/min)

1,6

1,8

2,0

NON.

Billette

taille

Vitesse de moulage

sortie horaire

(tonnes)

Sortie quotidienne

20hour

(tonnes)

Sortie annuelle (300days)

(tonnes)

1

180×180

1.6m/min

21,98

439

131 700

2

200×200

1.8m/min

27,13

543

162 900

3

220×220

2.0m/min

36,47

729

218 700

Catégorie en acier

Catégorie de moulage (m/min)

Taux de déformation efficace (ε)

Taux de déformation permis (εmax)

Acier au carbone droit

1.8~2.5

Veuillez se référer à la table informatique

0,25

Acier faiblement allié

1.3~2.0

Veuillez se référer à la table informatique

0.15~0.2

№

Nom d'équipement

Poids

Modèle et spécifications

Unité

1

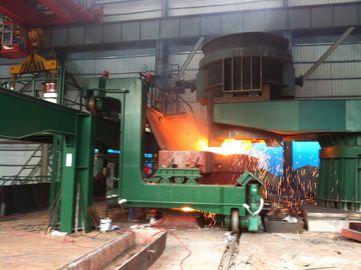

Tourelle de poche
Commande hydraulique, avec la pondération

21T

placez

1

2

Arriage de récipient de distribution
Type de jambe de ciel et terre

12.5×2=25T

placez

2

3

Récipient de distribution

6×2=12T

placez

2

4

Pot de scories

2.5T

placez

1

5

Long dispositif de protection de douille

0.3T

placez

1

5

Cuisson de récipient de distribution

5.3×2=10.6T

placez

2

6

Bec de récipient de distribution
cuisson

placez

2

7

Opération de bâti
encorbellement de boîtes
support

placez

2

8

Moule 200×200

placez

3

9

Couverture de moule

placez

3

10

Dispositif d'oscillateur

placez

3

11

En-tête de jet

placez

3

12

Segment orienté

placez

3

13

Barre factice rigide

placez

3

14

Dispositif de stockage de barre factice

placez

3

15

Redressage et
machine de retrait

placez

3

16

Redressage et
machine de retrait
base commune

placez

1

17

Les cisaillements approchent le rouleau

placez

3

18

Cantonnez le fixage
dispositif

placez

3

19

Coupage à l'autogène
machine

placez

3

20

Coupe de collection
dispositif principal et
pot accrochant

placez

1

21

Après coupure du rouleau

placez

3

22

Rouleau de transportⅠ

placez

3

23

Rouleau de transportⅡ

placez

3

24

Rouleau de coup de grâce

placez

3

25

Encadrement fixe

placez

3

26

Acier de décalage
machine

longueur de 6m

placez

3

27

Refroidissement de collection
lit

placez

1

28

Refroidissement de corps de roulette
système

incluez un filtre de remuement

placez

1

29

Couverture de roulette

placez

1

30

Longueur automatique
Système

placez

3

31

Processeur de source de gaz

gaz d'instrument d'affaire

placez

1

32

Plate-forme en acier

1

Hydrauli, lubrification, système pneumatique

1

Station hydraulique de centre serveur

placez

1

2

La station hydraulique de billette

placez

1

3

Porte à rabattement arrière d'ascenseur hydraulique

placez

2

4

Station centralisée de lubrification de graisse

placez

6

5

Tuyauterie hydraulique

placez

1

6

Tuyauterie de lubrification

placez

1

CCM 3-Electric

1

Station fonctionnante

2

Progiciel

3

PLC

placez

3

4

PLC ET-200
PLC hydraulique de la station ET-200 de centre serveur

placez

1

5

Inverseur

①

Inverseur de machine du WS
puissance (de type lourd) : 11 kilowatts

placez

3

②

Les cisaillements approchent la puissance d'inverseur de rouleau : 4KW

placez

3
