ligne de revêtement électrostatique de poudre pour la protection de voiture

1. Revêtement : revêtement automatique de poudre

2. Chauffage de tunnel de séchage : chauffage électrique

3. Distance accrochante : distance de 600 millimètres un par un

Ligne de revêtement électrostatique automatique de poudre pour l'OEM de protections de frein de voiture

I. Base de conception (approvisionnement d'utilisateur)

1. nom de produit : protections de frein
2. matériel : Fer-morceaux
3. taille maximum de produit : L150×W150×H30 (millimètre)
4. poids maximum de produit : ≤30Kg
5. Seul poids accrochant de chaîne de convoyeur : modèle 0.35Kg : QXG (200)
6. Accrocher : un produit d'une seule pièce de cintres
7. Distance accrochante : distance de 600 millimètres un par un, coup d'ensemble réel selon l'objet différent
8. Ligne vitesse de conception et ligne vitesse réglable : 1.5m/min
9. secteur de revêtement : surface
10. enduisant : revêtement automatique de poudre
11. Chauffage de tunnel de séchage : chauffage électrique
12. Air comprimé : les utilisateurs eux-mêmes, lyophilisant, teneur <1> en eau 13. Région d'usine : voir la figure
14. Énergie : (1) à cinq fils triphasé (380V). Avec un air comprimé du fil de masse (2)

II, processus de canalisation (V=1.5m/min)
Traitement préparatoire extérieur et mis dessus la ligne dans la cabine de jet
en traitant le four sortez (frais) débarquent
Remarque : Envoyez bon en pulvérisant des objets dans le four et arrêtez le transport
la chaîne, ferment alors la porte de four, ouvrent le chauffage de four, a placé 180 le ℃, temps d'entreposage pour 20
les minutes, maintiennent chaud jusqu'à ce que le four ait automatiquement découpé l'alimentation d'énergie, ouvrent le four
porte et chaîne de convoyeur, après d'objet le pistolage un autre produit.

III, description et paramètres
Les considérations de fiabilité de conception, à l'avance, raisonnables et économiques complètes, ses caractéristiques structurelles principales :
Four -1pcs de (I).Curing (on finit)
taille 1.Inner : L16000×W2000×H2000mm, matériel de mur de four : t0.6mm
plaques d'acier galvanisées, matériaux de mur de four : plaque d'acier de couleur de t0.6mm, isolation
épaisseur de couche : courant ascendant prolongé spécial d'axe de rockwool d'isolation thermique de 100mm
unités de recyclage de la puissance 3KW-1 de fan
La température : room-temperature~200℃.
Système de chauffage :
Chambre de chauffe d'isolation : 100000kcal/h, quantité : 1set
Châssis : tube 10#square
système 2.Return pneumatique
1) l'alimentation inférieure, utilisant une façon cyclique au fond, équilibrage d'air chaud.
2) guide de vent de déflecteur de vent, sur le plancher poinçonnant pour assurer la température uniforme.
3) puissance de fan de circulation : ensemble 3KW 1
puissance de chauffage du système 3.Heating : 21KW
Système de chauffage avec les tubes électriques dispersés de chauffage d'aileron, fan de circulation, automatique
sonde de contrôle de température. La chaleur du caloduc électriquement de chauffage activé dans
la chambre de chauffe est envoyée directement par la fan de circulation à l'intérieur du séchage
percez un tunnel et faites un cycle constamment, la température interne de la hausse de four à un ensemble
la température et distribuent l'uniforme.
Contrôle automatique de la température et de l'affichage numérique pour ajuster la température du
tunnel de séchage. Gaz d'échappement exclu par le pot d'échappement.
Les groupes d'isolation s'éteignent automatiquement quand la température atteint le stimulant
limite. Limite de la température automatiquement ouverte. L'isolation de circulation de qualités de fans,
plus le d'axe long, la protection efficace du moteur.

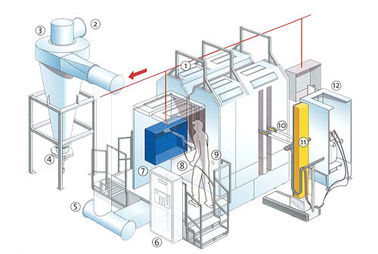

(II).Spray booth-1pcs
taille de la cabine 1.outer : ㎜ L6000×W1200×H2000 (plaque d'acier inoxydable de spg de ㎜ t1.2)
1pcs, peinture liquide extérieure. Angle solide de déficit de toit avec l'arc circulaire.
Châssis : réservoir 5#steel
Les toilettes pour dames avec une structure soudée d'ensemble de plat, le fond sont structure plate,
commode le chariot d'objet dans l'opération de saupoudrage, aspect esthétique.
Structure plate dans les toilettes pour dames, travail de nettoyage de toilettes pour dames plus
commode, rapide, et conduit auditif deux ouvert, utilisé pour l'objet.
2. Électronique le système de récupération d'impulsion --- 1set
Le système électronique de récupération de poudre de nettoyage d'impulsion comprend le suivant
composants :
1) filtre Ø325×900 16 (lavables) de résine de fibre
2) bouche 16 d'injection de nettoyage d'impulsion
3) le réservoir de gaz d'un acier circulaire 2
4) réutilisation du modèle de fan (4-72-4A-5.5KW) 2units
Le filtre après qu'une période de travail, la surface de la poudre ait été filtrée a empilé plus profondément,
nettoyage d'impulsion du filtre à l'intérieur de l'appareil actuellement,
l'air comprimé est libéré du moment extérieur d'intérieur, de sorte que
la poudre tombant par des vibrations. Contrôle d'impulsion avec le manuel.
(III) .1, Reciprocator-2pcs automatique colo-2000D
1) le reciprocator Fréquence-réglable est particulièrement conçu pour de haute qualité
saupoudrez le revêtement, il peut porter jusqu'à trois pistolets de pulvérisation.
Fréquence : Japonais Mitsubishi
2)Informations générales
Programmes disponibles 80 de maximum
Maximum chargez la taille 1.5m
Vitesse maximale 0.8m/s
Vitesse minimum 0.08m/s
accélération 0.1m/s2
3)Données électriques
Monophasé nominal de la tension d'entrée 170-264VAC

Tolérance +10%/-10%
fréquence 50/60hz
Fusible 10.0AT
Puissance 2.5kw
2, poudre enduisant machine-2pcs colo-800
1)boîtier de commande intelligent, affichage numérique pour la tension, actuel
L'Italie importée partie, bon pour ré-enduire, les objets complexes, 100kv ajusté
arme à feu de revêtement de poudre avec la trémie inoxydable de poudre.
2)inclus :
Boîtier de commande – 1pcs
Arme à feu -1pcs de revêtement de poudre
poudre que ---1pcs (55l)
Trolley-1pcs
Poudre pump-1pcs
Huile filter-1pcs
Fluiding unit-1pcs
Puissance cable-1pcs
Groundly cable-1pcs
Air tubes-3pcs
3)technique électrique
Tension d'entrée : AC220V/50Hz +/--10%
puissance d'entrée : ≤50W
Tension locale : DC24V
Tension d'arme à feu : 0-100KV (AJUSTEZ)
Curring maximum : 100UA
3, arme à feu automatique system-6sets colo-800D de revêtement de poudre
Ce modèle c'est système intelligent, opération et bon faciles pour différent
genres de formes.

4, machine-2pcscolo-3000-R de tamis de poudre
« Saupoudrez tamiser la machine utilisée dans le secteur de revêtement de poudre, pour aller avec l'automatique
reciprocator. À réutiliser la poudre a perdu en cours de poudre électrostatique
revêtement sur les objets métalliques
5, contrôle Cabinet-1pc COLO-5000-800D
Nous avons mis les contrôleurs dans le coffret. C'est seulement le Cabinet pas comprenant
contrôleurs.
Système de contrôle central pour les armes à feu automatiques multi
Comporté avec des avantages expansibles et économiques
Fournissez la fonction de commande générale de l'électricité principale et de l'air
Facile pour le fonctionnement et entretien. Cette taille est pour des boîtiers de la commande 6pcs.

(IV) Système de convoyeur accrochant :
1 - Modèle : le type chaînes de convoyeur, roue simple de guide - double promenade de QXG 200
structure ronde, incitant la chaîne pour courir plus sans à-coup.
2 --- système de livraison contenant un mécanisme d'entraînement, la tension de marteau
les établissements, orbite, chaînes, ont courbé des rails, rail télescopique, rail de contrôle, dispositif de lubrification,
support.
3 --- le jet entier raye la ligne avec une tension linéaire de boîte de commande et de marteau, la commande
a un mécanique, protection de sécurité.
4 --- extérieur de sortie de tunnel de séchage à partir de la zone à hautes températures avec
dispositif de ravitaillement, afin d'assurer les aux chaînes de convoyeur le puits à long terme de travail
état lubrifié.
5 - la gamme complète des montants à chaînes φ110mm de rail que la colonne « C » de tube a formé
acier produit par le rail de Nanjing. Sur le coude incliné de ° du coude 30, pour assurer cela
convoyeur d'objet lisse, sûr.
6 --- Paramètres de chaîne de convoyeur de suspension

(v). Système de contrôle électrique
Le système utilise relativement le contrôle centralisé d'un bout de l'affaire à l'autre, élém. élect.
disposé dans des rangées ordonnées, la sélection des caractéristiques appropriées d'attaches.
caractéristiques encochées de pont pour répondre aux exigences, disposées dans des rangées ordonnées.
1) tout le matériel électrique en conformité avec des normes internationales.
2) contrôleur de température avec l'affichage numérique, la température d'ensemble et le réel
la température dans le contrôle a centralisé le contre- panneau d'affichage.
3) la conception du système entier, installée selon l'international
règlements.
article
Convoyeur de suspension
dactylographiez la chaîne QXG200 accrochante
Portée 80m
vitesse 1.5m/min (commun)
Gamme ajustée 1-3m/min
à chaînes conjuguent le style rond de promenade - guide simple
chaîne articulée par roue
Moteur d'inverseur de boîte de commande - contrôle de fréquence -
Inverseur de Taian
Conducteur 3HP
nombre de la boîte de commande 1set
Marteau lourd de dispositif de tension
Nombre de la tension 1set
Voie incurvée R1000
les installations pétrolières dirigent le ravitaillement, réapprovisionnement en combustible de carburant réglable
baisse de tasse d'huile
50kg unique

3.equipment :
Note : Les détails spécifiques de conception selon l'acheteur conçu.

VI. Avancement de travaux :
Ce contrat entrent en vigueur, soit accompli dans les 60 jours.
ARTICLE
1 four de traitement L16M×W2M×H2M 1SET
Système du chauffage 2 21KW 1SET
Fan 3KW 1SET de la mise en chauffage 3
Cabine de jet 4 automatique comprenant le système L6M×W1.2M×H2M 1SET de récupération d'impulsion
Machine de revêtement de 5 poudres COLO-800D 2SET
6 reciprocator automatique COLO-2000D 2SET
Système automatique COLO-800D 6SET d'arme à feu de revêtement de la poudre 7
Machine COLO-3000R (60X60CM) 2SET de tamis de 8 poudres
Cabinet de contrôle 9 COLO-5000-800D 1SET
10 chaînes de convoyeur accrochantes
50KG unique L80m 1SET
11 boîtes de commande QXG200type 1SET
Unité QXG200type 1SET de 12 tensions
13 a courbé la voie, colonnes, le rail droit QXG200type 1SET
Marque de haute qualité 1SET du contrôle 14 électrique
15 peignant -- --
