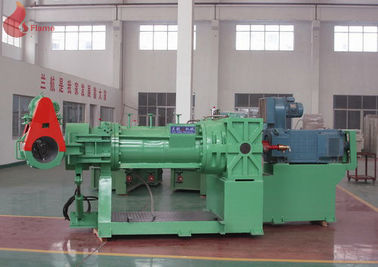

Verdissez la machine en caoutchouc de tamis de 132 kilowatts avec le Cabinet de contrôle électrique

Description :

La matière première en caoutchouc de filtre entre dans le laminoir pour filtrer les impuretés parties telles que le fer de chute, des pierres, etc.

1. La vis faite d'acier spécial est avec le traitement d'azote, durable.

2. Le type revêtu baril peut être refroidi pour refroidir les caoutchoucs effectivement.

3. Double tamis principal échanger rapidement et facilement.

4. Bon fonctionnement et à haute production.

5. Équipé du système d'ouverture automatique de porte-coussinet quand le courant électrique est découpé.

Applications :

Il est employé pour filtrer le caoutchouc gélifié avant qu'il entre dans le calendrier pour assurer la pureté de la matière première et pour protéger le calendrier contre endommager.

Caractéristiques :

I. Description générale :

1. Diamètre de vis : ″ ¢10 (250mm)

2. La vis tournent la vitesse : 50 t/mn maximum

3. Capacité : 800-1200 kg/hr

4. Puissance de moteur principal : 132 kilowatts de C.C, 1000RPM, moteur de Hangzhou Henli

II. Composant d'équipement :

1. Vis

2. Baril

3. Double mourez principal, coupent la lame

4. Châssis

5. Boîte de commande

6. Lubrification et unité t de pression d'huile

7. Cabinet de contrôle électrique

8. Tuyauterie

III. Spécifications de détail :

1. Ensemble de la vis 1

la vis simple du ″ (1)¢10 adoptent le traitement de l'azote 38CrMoAlA. La cavité de vis peut relier l'eau de refroidissement.

(2) connexion de révolution, y compris le tuyau d'acier inoxydable. La connexion adoptent la marque célèbre domestique.

2. Baril

(1) type : Le type revêtu conception, peut se relier avec de l'eau refroidissement.

(2) matériel : Le baril extérieur adoptent l'acier au carbone, à l'intérieur de adoptent l'acier allié de preuve d'usage.

(3) baril : Mourez principal adoptent le contrôleur de température d'affichage numérique.

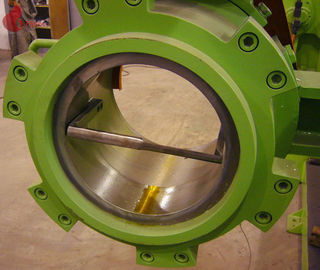

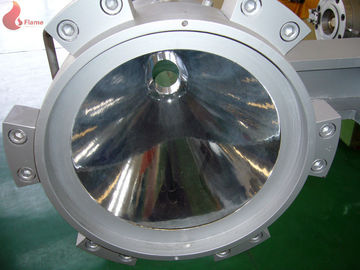

3. Meurent le chef

(1) meurent principal adoptent le double type, peuvent équipé du type revêtu et peuvent se relier avec de l'eau refroidissement.

(2) meurent principal serrent adoptent la méthode de pression d'huile.

(3) panneau et garniture de filtre.

(4) la lame adopte le moteur deux 2.2KW, la boîte de réduction et la commande à chaînes.

4. Châssis 1 ensemble

(1) soudure en acier de profil, gâchant le traitement.

5. Ensemble de la boîte de commande 1

(1) vitesse de surface dure : Y compris la conception de palier de butée. L'axe de production se relient à la vis directement. La lubrification adoptent le système d'éclaboussure. 1 ensemble

(2) coupleur : Coupleur bordé entre le moteur et le réducteur

(3) moteur principal : 132 KILOWATTS DE C.C, 1000 T/MN. Fait à Hangzhou Henli.

6. Lubrification et ensemble de l'unité 1 de pression d'huile

(1) rapport de la lubrification : Force lubrifiée par la force motrice intérieure à l'intérieur de la boîte d'incidence.

(2) unité de pression d'huile : 1. Meurent la bride principale et s'allument.

2. Y compris le réservoir de stockage de pétrole, la pompe à huile et l'accumulateur, peuvent s'ouvrir meurent tête quand coupure d'électricité, facile pour le nettoyage.

7. Ensemble électrique du Cabinet de contrôle 1

(1) l'unité du coffret de contrôle 1, actionnent l'unité du tableau 1, traitement de pulvérisation extérieur de plastiques.

(2) commencent la boucle de moteur principal.

(3) meurent boucle d'avantagé quand coupure d'électricité.

(4) contacteur d'atterrisseur de la Corée du Sud, contrôle de vitesse de C.C d'eurotherm de l'Angleterre d'utilisation de moteur principal. Coupez le contrôle de fréquence de Fuji d'utilisation de lame. Le contrôle de température adoptent RKC ou OMRON du Japon. Indiquez les lumières, bouton fait à Changhaï.

Installation et commission d'équipement :

1, la machine installated dans une base concrète globale, l'épaisseur de la base est au-dessus de 1,2 mètres.

2, la tolérance de concentricité de l'axe du moteur et de l'axe entré du réducteur est moins de 0,3 millimètres.

3, temps d'inactivité n'est pas plus de 10 minutes, et l'injection a besoin d'un peu d'huile de graissage entre la vis et le baguage.

4, ne peuvent pas être renversés

5, le besoin de dégager le matériel après finition utilisant la machine.
