500W 1500 x découpeuse de laser de fibre de la commande numérique par ordinateur 3000 pour le plat de feuille
1. Diagramme d'effet du traitement d'échantillon de coupe
La publicité exprime la coupe de morceau de travail de traitement de tôle
2. Introduction de base de ☆
La publicité exprime la coupe de morceau de travail de traitement de tôle
2. Introduction de base
La découpeuse de laser de la fibre FL-3015 est réalisée par le laser puissant concentré sur l'objet pour causer la fonte et l'évaporation instantanées, avec le laser original de fibre importé du groupe de laser d'IPG en Allemagne. La coupe automatique est commandée par le système numérisé de mécanicien. Cette machine a condensé les technologies de la mécanique de laser, numérique, et précise.
2.1. Table conçue et indépendante de type fendu d'opération. Elle peut être déplacée selon la condition. Opération confortable et facile.
2.2. Table de fonctionnement importée de moteur servo, secteur de déplacement 1500mm*3000mm.
2.3. La tête de laser peut être ajustée par l'axe de Z, le secteur de déplacement 0-100mm
3. Caractéristiques principales
3.1. Elle peut être très utilisée pour couper des plats comme : acier inoxydable, acier au carbone, aluminium, etc.
3.2. Capacité forte de coupe : le type 500W peut coupe inoxydable jusqu'à 8mm.
3.3. Basse coupe coûtée : Elle peut couper avec de l'air, et son coût est USD 0,5 - 1. Le coût précis inclut l'électricité 3-6 degrés par heure, protection de lentille USD 0,08 - 0,16 par heure, et pas tous les autres coûts. Si vous employez l'O2 ou le N2, le coût devrait être augmenté par USD 2,4 - 4,8. (Car la forme et l'épaisseur sont différentes, la consommation de gaz sera différente.)
3.4. Vitesse de coupe rapide, rendement élevé, exploitation sûre, et représentation stable.
3.5. Bonne qualité, regard sans heurt et fin de petite déformation dehors.
3.6. Système importé de moteur servo et d'embrayage pour garantir la coupe précise. Précision élevée de coupe.
3.7. Le logiciel consacré permet le graphique ou le texte immédiatement à concevoir ou être traité. Opération flexible et facile.
4. Matériel appliqué
Applicable à la coupure du plat ou du tube dans l'acier inoxydable, l'acier d'acier au carbone et allié, l'acier de ressort, l'aluminium, le cuivre, le titane, etc. Il exerce l'excellent effet de traitement sur des genres d'acier allié fragile dur.
5. Champs d'application
Très utilisé dans le traitement de tôle, les articles en métal, l'appareil de cuisine, le dispositif haut-résolu, la boîte de contrôle électrique, les pièces d'auto, les verres, les affiches, les métiers, l'éclairage, et les pièces précises.
6. Spécifications principales de structure

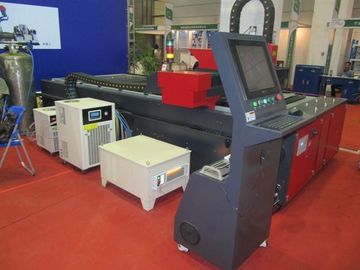

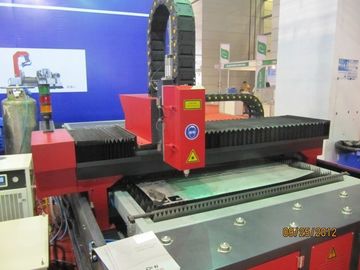

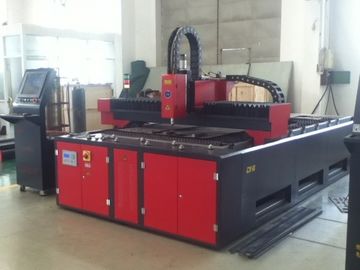

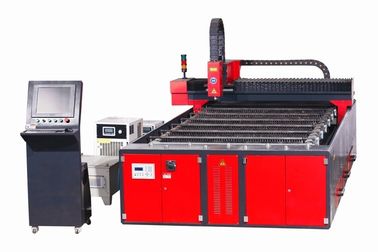

la découpeuse de laser de la fibre 500W-FL-3015 se compose du corps de machine, du laser de fibre, de la boîte de contrôle, du système de purification d'air et du système de contrôle de commande numérique par ordinateur.
Spécification technique
| Paramètres optiques |
Unité |
500W |
| Mode courant |
ONDE ENTRETENUE, QCW |
| Longueur d'onde centrale de rayonnement |
nanomètre |
1070-1080 |
| De puissance de sortie standard |
W |
500 |
| Qualité de faisceau |
mm*mrad |
4 |
| Ajustement de la vitesse |
kilohertz |
5 |
| Diamètre de fibre de transmission |
μm |
≥50 |
| Stabilité de puissance de sortie (à long terme) |
% |
±2 |
| Puissance |
VCA |
400-460 |
| Puissance |
kilowatt |
2 |
Structure de système
| Publication périodique non. |
Nom |
Quantité
(morceau)
|
Remarques |
| 1 |
Laser de fibre |
1 |
Original importé |
| 2 |
Système optique
Lentille d'expansion de vitesse
Spectroscope
Lentille de focalisation
|
1 |
Adopte la technologie allemande et le special conçus. La lentille optique affectent directement la qualité de facular, l'affect la qualité de la couture et de la bride de coupe, la vitesse de coupe et l'épaisseur. |
| 3 |
Moteur servo de Panasonic |
1 |
Moteur servo de Panasonic et conducteur de Panasonic.
Vis et rails importés de Taïwan
|
| 4 |
Système de commande |
1 |
PC |
| 5 |
Système d'indication de laser |
1 |
Semi-conducteur (lumière rouge) |
L'équipement principal mènent à de bonnes caractéristiques : Générateur de laser et lentille optique. Nous employons les composants électriques de Schneider.
| Table d'opération de commande numérique par ordinateur |
Elle adopte la soudure de structure métallique, l'échec d'effort traitant, la structure de support résistante, la vis de roulement importée TBI, le rail HIWIN de revêtement, et le moteur servo de Panasonic. |
Elle a l'équipement auxiliaire de la décharge, étroitement du pressurage et de masquer. |
7. Paramètres techniques principaux
| Spécifications |
paramètre |
| Longueur de laser |
1064nm |
| Puissance maximale de laser |
1000W |
| Positionnement |
Indication de lumière rouge |
| Secteur de traitement efficace |
1500mm*3000mm |
| X répétition d'axe des ordonnées plaçant la précision |
±0.03mm |
| Épaisseur maximale de coupe d'acier au carbone |
≤8mm |
| Vitesse maximale de coupe d'acier au carbone |
acier inoxydable d'épaisseur de 0.8mm, 12-14m/min,
acier inoxydable d'épaisseur de 1.0mm, 10-12m/min
|
| Documents de soutien |
DXF etc. (logiciel automatique de DAO de soutien, logiciel de CorelDraw) |
| Puissance totale consommée |
≤ 20KW |
| Alimentation d'énergie |
C.A. de 3 fils des phases 4
380V, 50Hz/60Hz/60A
|
8. Paramètres de coupe
| Épaisseur (millimètres) |
Matériel |
Vitesse maximum de coupe (m/min) |
Gaz auxiliaire |
| 1 |
M.S. |
8 |
L'oxygène |
| 2 |
4,5 |
| 3 |
3 |
| 4 |
2 |
| 5 |
1,5 |
| 6 |
0,8 |
| 1 |
S.S |
6 |
Azote |
| 2 |
3 |
| 3 |
1,5 |
| 1 |
Alliage d'aluminium |
3 |
| 2 |
1,5 |
9. Paramètres techniques
| Modèle |
FL-3015 |
| Longueur d'onde de laser |
1070nm |
| Puissance maximum de laser |
500W (ONDE ENTRETENUE) |
| Emplacement de travail |
3000mmX1500mm |
| Course d'axe des abscisses |
3000m |
| Course d'axe des ordonnées |
1500m |
| X, axe des ordonnées plaçant l'exactitude |
±0.05mm |
| X, Y, répétition d'axe de Z plaçant l'exactitude |
±0.03mm |
| X, vitesse maximum de NO--devoir d'axe simple de Y |
20min |
| X vitesse maximum d'interaction d'axe des ordonnées |
40min |
| Accélération axiale maximum de X/Y |
1.0G |
| Système de commande numérique par ordinateur |
LASERCUT |
| Matière de charge maximum |
500KG |
| Phase |
3 |
| Tension évaluée |
380V |
| Fréquence |
50Hz |
| Niveau de protection d'alimentation secteur |
IP54 |
| Poids entier |
2250KG |
10. Composants d'équipement
| Article |
Nom |
Spécifications |
Quantité |
| 1 |
FL-3015 |
3000mm*1500mm |
1 ensemble |
| 2 |
Laser de fibre |
500W |
1 |
| 3 |
Système de commande numérique par ordinateur |
LASERCUT |
1 |
| 4 |
Tête de coupe de laser |
Lasermech des Etats-Unis |
1 |
| 5 |
Refroidisseur d'eau |
|
1 ensemble |
11. Documents techniques fournis
| Article |
Documents techniques |
Unité |
Quantité |
| 1 |
Instructions d'opération |
Ensemble |
1 |
| 2 |
Logiciel utilisant des instructions |
Ensemble |
1 |
| 3 |
Logiciel spécial de coupe de laser |
Ensemble |
1 |
| 4 |
Certification de produit |
Ensemble |
1 |
| 5 |
Bordereau d'expédition de machine |
Morceau |
1 |
12. INSTALLATION ET COMMISSION
Le personnel de VENDEUR dirigera l'installation et la commission de machine
Le service comporte de :
1. Approvisionnement en techniciens qualifiés.
2. Surveillance du personnel du client pour :
a) Positionnement de la machine
b) Fonctionnement des câbles et des tuyaux du point d'entrée de service
c) Connexion des câbles électriques et des tuyaux de gaz à la machine
3. La responsabilité du client
a) Un compresseur d'air (principalement utilisé dans les mouvements pneumatiques)
b) Une bouteille d'oxygène liquide (préférable avec un liquéfiant)
c) Puissance : 380V 50HZ 3 phases (avec un régulateur 30KW)
d) Les gaz, l'air et les alimentations électriques sont disponibles pour la connexion à la machine aux points nommés.
e) Le client doit s'assurer que le site est clair avant le commencement de l'installation, s'ajustant et s'exerçant.
f) Approvisionnement en travaux, carnages et assurance pour décharger la machine et à aider avec le travail d'installation sous la direction du surveillant d'installation de DADE
g) Approvisionnement en monteurs mécaniques et un monteur électrique pour la durée de l'installation.
h) Approvisionnement en plat et consommables pour l'essai de mise en service, l'alignement de machine et la formation.
i) Le bâtiment imperméable, comme garantie sera nul si la machine est sujette à des éléments
j) Plancher en béton approprié
13. Formation
1. À l'achèvement de la commission, le technicien de VENDEUR débutera la formation.
Le client fournira le matériel et les consommables suffisants pour assurer l'achèvement satisfaisant à la formation.
2. La formation comportera de :
a) Aperçu de machine
b) Commandez les caractéristiques et l'opération
c) Usinez l'entretien et l'ajustement
d) Fonctionnement dirigé de machine
La formation de l'opérateur est concourante avec l'installation, donc le personnel doit être disponible du tout
périodes.
