Machine hydraulique du lecteur CCM avec la voiture de poche de refroidissement par l'eau

Machine hydraulique du lecteur CCM avec la voiture de poche de refroidissement par l'eau
Machine hydraulique du lecteur CCM avec la voiture de poche de refroidissement par l'eau

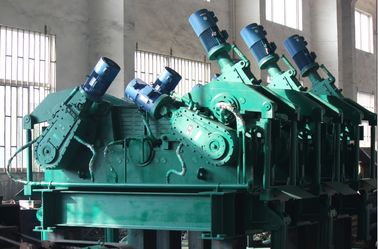

Image Grand :  Machine hydraulique du lecteur CCM avec la voiture de poche de refroidissement par l'eau

Détails sur le produit:
Lieu d'origine: Wuxi, Chine (continent)
Nom de marque: HAIJUN
Numéro de modèle: R8M 3strands
Conditions de paiement et expédition:
Quantité de commande min: 2 brins
Détails d'emballage: CONTENEUR
Délai de livraison: 2 MOIS
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 30 brins CCM par an
Description de produit détaillée
Surligner:

moulage sous pression

,

machines de coulée continue

Machine hydraulique du lecteur CCM avec la voiture de poche de refroidissement par l'eau

Tourelle de poche ou voiture de poche

fonction coulissante Semi-portaile et croisée

Rayon : 8m

Échouez l'aucun : 3

Nous pouvons produire les machines de coulée continue de haute qualité à partir de 1 à 8 brins avec le plus bas coût de fabrication d'équipement. Nous pouvons concevoir, fabriquons la machine de coulée continue à jour de billette selon la capacité de la sidérurgie de l'utilisateur, la taille de billette, les catégories en acier et les conditions naturelles de l'utilisateur.

Description :

1. Paramètres techniques de réserve de base :

Rayon de machine de bâti de billette en acier

8m

Quantité de brin

3 brins

Type de soutien de poche

Tourelle de poche ou voiture de poche

Chariot de récipient de distribution

fonction coulissante Semi-portaile et croisée

Méthode de bâti

En dosant le bec, ouvrez le bâti

Refroidissement secondaire

Refroidissement de gaz et par l'eau, circuit 2 de ajustement

Retrait redressant la machine

Totalement 5 rouleau, redressage progressif

Table de petit pain

Commande centralisée par groupe à chaînes

Barre factice

Rigide, avec la tête auto-adaptable de barre factice

Coupe de billette

Découpeuse hydraulique ou de flamme

Transport de billette

Table de rouleau vivante centralisée par groupe

Type de refroidissement de banque

Lit de refroidissement simple

2. Description de processus et capacité techniques de la billette en acier CCM

Four à induction :

Capacité nominale

40T

Cycle entre deux coulées

60min

Quantité de four

3sets

Capacité de production

Jours ouvrables

330 jours/année

Nombre moyen de four quotidien

24/day

Capacité de production

400,000t/year

3. Vitesse de bâti, productivité et quantité de brin

La machine de bâti de rayon de R8m peut des groupes d'acier de fonte de différentes caractéristiques, la vitesse maximum de bâti est comme suit :

Secteur sectionnel de moulage (millimètre)

180x180

200×200

220×220

Vitesse de bâti (m/min)

1,6

1,8

2,0

NON.

Billette

taille

Vitesse de bâti

production horaire

(tonnes)

Production quotidienne

20hour

(tonnes)

Production annuelle (300days)

(tonnes)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700

Les résultats de calcul est l'état idéal de la production, svp selon propre situation réelle de l'ajustement.

Catégorie en acier

Catégorie de bâti (m/min)

Taux de déformation efficace (ε)

Taux de déformation permis (εmaximum)

Acier au carbone droit

1.8~2.5

Veuillez se référer à la table informatique

0,25

Acier faiblement allié

1.3~2.0

Veuillez se référer à la table informatique

0.15~0.2

Machine hydraulique du lecteur CCM avec la voiture de poche de refroidissement par l'eau 0

4. Liste de pièces de l'équipement CCM

Nom d'équipement

Poids

Modèle et spécifications

Unité

1

Tourelle de poche
Commande hydraulique, avec la pondération

21T

ensemble

1

2

Arriage de récipient de distribution
Type de jambe de ciel et terre

12.5×2=25T

ensemble

2

3

Récipient de distribution

6×2=12T

ensemble

2

4

Pot de scories

2.5T

ensemble

1

5

Long dispositif de protection de douille

0.3T

ensemble

1

5

Cuisson de récipient de distribution

5.3×2=10.6T

ensemble

2

6

Bec de récipient de distribution
cuisson

ensemble

2

7

Opération de bâti
enferme dans une boîte l'encorbellement
support

ensemble

2

8

Moule 200×200

ensemble

3

9

Couverture de moule

ensemble

3

10

Dispositif d'oscillateur

ensemble

3

11

En-tête de jet

ensemble

3

12

Segment orienté

ensemble

3

13

Barre factice rigide

ensemble

3

14

Dispositif de stockage de barre factice

ensemble

3

15

Redressage et
machine de retrait

ensemble

3

16

Redressage et
machine de retrait
base commune

ensemble

1

17

Rouleau d'approche de cisaillements

ensemble

3

18

Fixage de billette
dispositif

ensemble

3

19

Coupage à l'autogène
machine

ensemble

3

20

Coupe de collection
dispositif principal et
pot accrochant

ensemble

1

21

Après coupure du rouleau

ensemble

3

22

Ⅰ de rouleau de transport

ensemble

3

23

Ⅱ de rouleau de transport

ensemble

3

24

Rouleau Knockout

ensemble

3

25

Encadrement fixe

ensemble

3

26

Acier changeant
machine

longueur de 6m

ensemble

3

27

Refroidissement de collection
lit

ensemble

1

28

Refroidissement de corps de roulette
système

incluez un filtre de remuement

placez

1

29

Couverture de roulette

ensemble

1

30

Longueur automatique
Système

ensemble

3

31

Processeur de source de gaz

gaz d'instrument d'affaire

ensemble

1

32

Plate-forme en acier

1

Hydrauli, lubrification, système pneumatique

1

Station hydraulique de centre serveur

ensemble

1

2

La station hydraulique de billette

ensemble

1

3

Porte à rabattement arrière d'ascenseur hydraulique

ensemble

2

4

Station centralisée de lubrification de graisse

ensemble

6

5

Tuyauterie hydraulique

ensemble

1

6

Tuyauterie de lubrification

ensemble

1

CCM 3-Electric

1

Station fonctionnante

2

Progiciel

3

PLC

ensemble

3

4

PLC ET-200
PLC hydraulique de la station ET-200 de centre serveur

ensemble

1

5

Inverseur

Inverseur de machine du WS
puissance (de type lourd) : 11 kilowatts

ensemble

3

Puissance d'inverseur de rouleau d'approche de cisaillements : 4KW

ensemble

3
